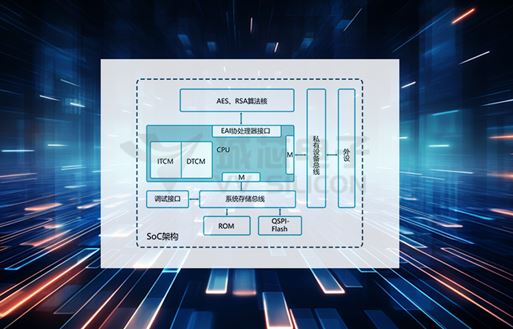

CPU核心处理器连接外部存储并通过私有总线扩展外设接口，内部包含两个RAM。具备ITCM和DTCM用于指令和数据存储。EAI协处理器接口和AES算法核支持高效加解密运算，RSA算法核由控制、模乘和寄存器堆组成，实现高效RSA算法运算。

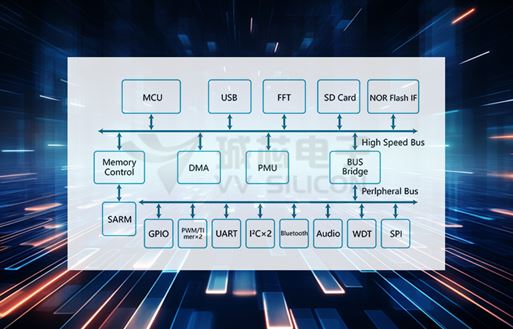

MCU通过高速总线控制USB、DMA、PMU等模块，FFT用于信号处理，SD Card和NOR Flash存储数据。内存控制器管理存储器，GPIO连接外设。PWM/Timer2控制电机和LED亮度，UART和I²C进行通信，蓝牙模块支持无线通信，WDT监控系统状态。

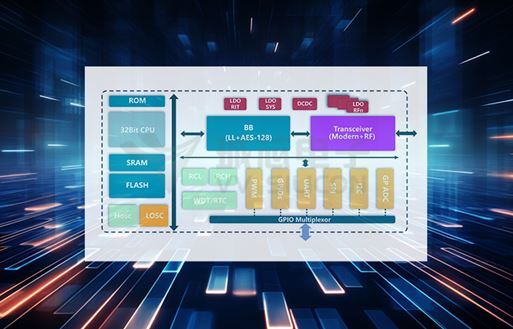

CPU为32位高性能处理器，满足应用处理需求。BB含LL和AES-128加密，提升通信和数据处理效率。Transceiver集成RF与Modem，支持多种调制方式，适应不同数据传输需求。ADC转换模拟信号，存储器包括ROM、SRAM和FLASH。GPIO多路复用器提供灵活接口管理，简化外部设备交互设计。

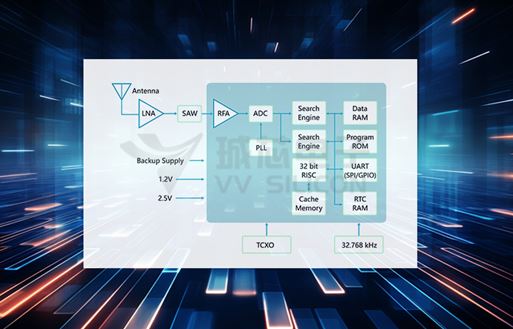

LNA放大天线接收信号；SAW滤波器筛选特定频率信号；RFA增强导航信号至ADC可量化电平，带宽1.1~1.7GHz，增益38 dB；ADC将模拟信号转为数字信号；PLL为系统提供稳定时钟。

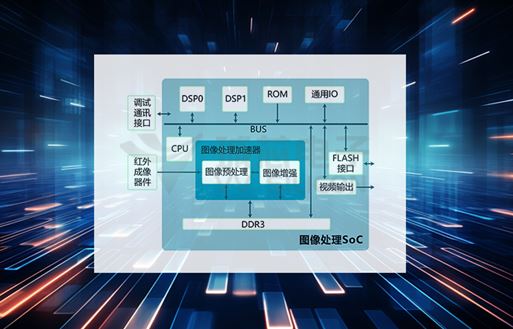

红外成像器件接收红外辐射生成图像数据；图像增强模块优化图像质量；CPU协调系统运作；DSPs进行图像处理；ROM存储程序代码；通用IO连接外部设备；图像处理加速器完成非均匀校正等；DDR3存储数据；FLASH接口存储系统信息；视频输出显示图像；调试接口用于系统维护。
